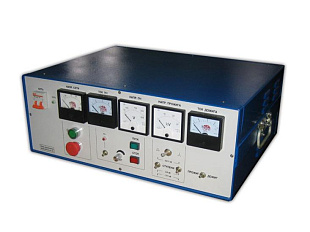

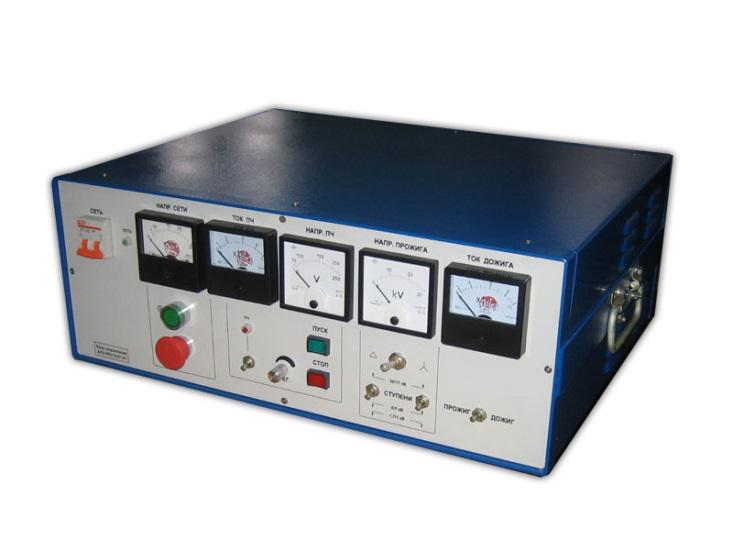

Установка прожигающая АПУ-2М (далее «Установка») предназначена для преобразования высокоомных повреждений силовых кабелей 0.4 – 35 кВ с бумажно-масляной изоляцией в низкоомные устойчивые повреждения, что позволяет однозначно определять место повреждения относительными и абсолютными методами. «Установка» позволяет создавать проводящий мостик между жилами кабеля. Для избегания реактивных потерь тока с выхода «Установки» снимается выпрямленное напряжение. «Установка» имеет шесть ступеней напряжения в положении «ПРОЖИГ» и две ступени в положении «ДОЖИГ».
Переключения между ступенями осуществляются без разрыва дуги в момент переключения. В пределах одной ступени имеется возможность плавной регулировки выходного напряжения (тока).
Технические характеристики АПУ-2М
| Напряжение питания | 220В ±10%, 50Гц или 380В ±10%, 50Гц | |
| Потребляемая мощность, кВт | 7,5 | |
| Максимальный ток потребления (режим КЗ), А | 32 | |
| Максимальное напряжение на выходе, В | 30000 | |
| Максимальный ток дожига, А | 80 | |
| Ступени прожига | Максимальное напряжение ступени в режиме «Прожиг», В | Номинальный ток в режиме «Прожиг», А |
| Ступень 1 | 30000 | 2,2 |
| Ступень 2 | 17000 | 4 |
| Ступень 3 | 8000 | 4,2 |
| Ступень 4 | 5000 | 6,4 |
| Ступень 5 | 1700 | 8,4 |
| Ступень 6 | 1000 | 11 |
| Ступени дожига | Максимальное напряжение ступени в режиме «Дожиг», В | Номинальный ток в режиме «Дожиг», А |
| Ступень 1 | 300 | 55 |
| Ступень 2 | 180 | 80 |
| Переключение ступеней |
Ручное – дистанционное: тумблера или галетный переключатель. |
|
| Тип высоковольтного трансформатора | Маслонаполненный трансформатор | |
| Габаритные размеры, мм, не более | Блок управления 60×55×23 / Силовой блок 60×40×45 | |
| Масса, кг, не более | Блок управления 45 / Силовой блок 150 | |
Особенности АПУ-2М:
- В качестве источника питания прожигающей установки служит преобраователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД.
- Время работы не ограничено.
- Переключение ступеней осуществляется без разрыва дуги в момент переключения.
- Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями).
- Встроенный дожиг.
Прожигающая установка может быть выполнена в виде отдельных блоков (управления и силового), а также смонтирована на выкатной тележке в едином корпусе.
Комплектация установки:
- Блок управления.
- Блок силовой.
- Кабель питания – 5 м.
- Комплект соединительных кабелей – 2 м.
- Провод заземления блоков – 2 шт.
- Руководство по эксплуатации.
